Mensaje
por alberto66 » Mié Nov 14, 2018 9:19 pm
Otro más.
El original:

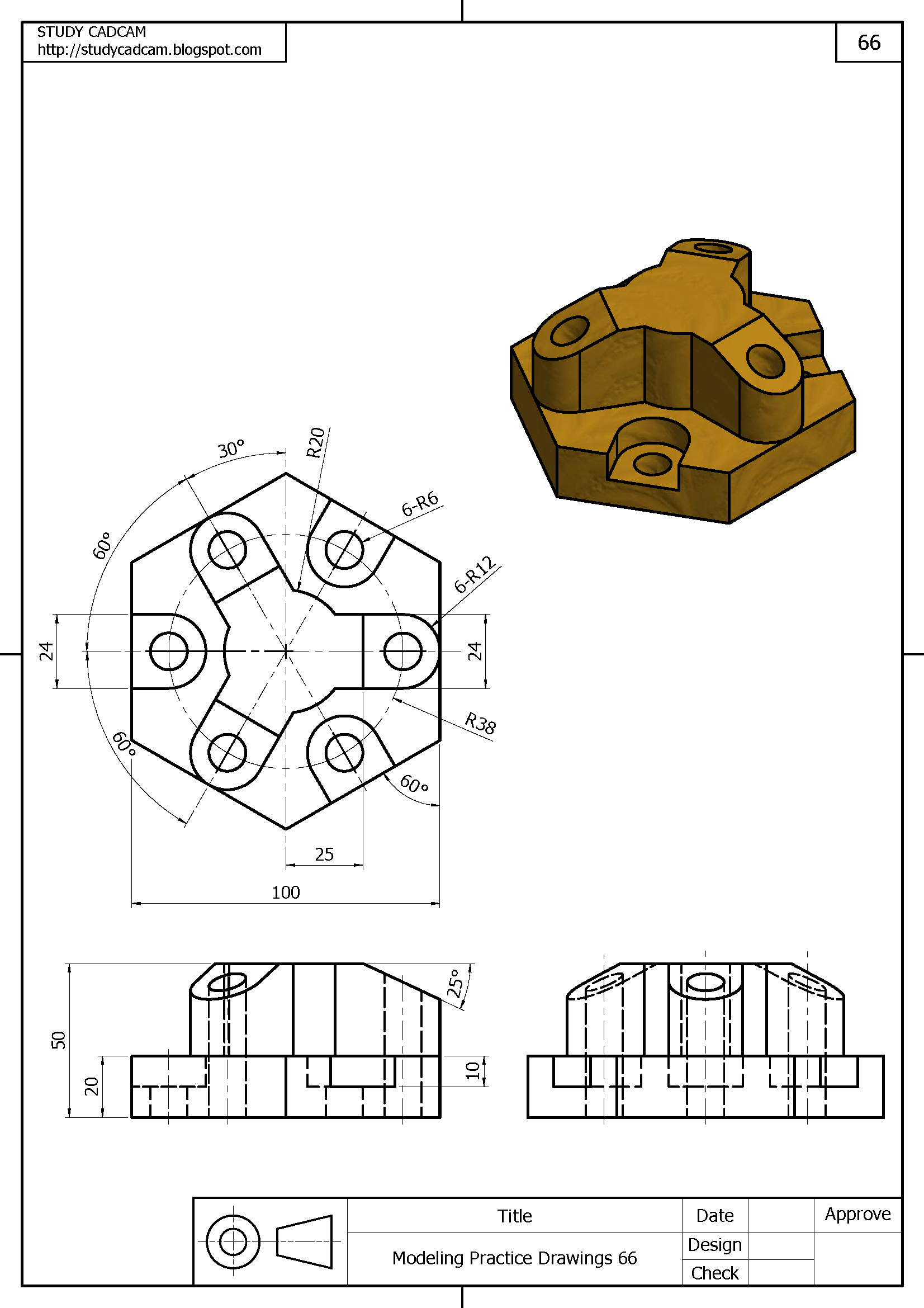

Study CADCAM - Modeling Practice Drawings 66.png
Mi solución:

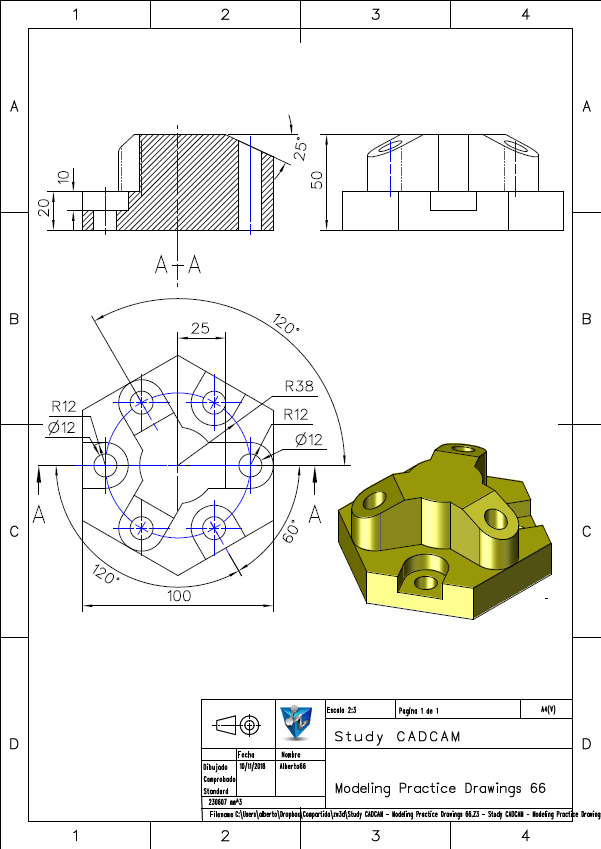

Study CADCAM - Modeling Practice Drawings 66_2D.png
En este caso mi solución difiere ligeramente de la lámina original ya que me ha parecido mas elegante poner una sección que andar acotando en líneas ocultas.
Salu2
Alberto
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Mondeo14
Webmaster
Mensajes: 10970 Registrado: Mar Nov 03, 2009 8:48 pm
Temas: 648 Programa CAD o CAM: SOLID WORKS
Ubicación: NAVARRA
Agradecido : 3511 veces
Agradecimiento recibido: 2492 veces
Género:
Zodíaco:
Edad: 63
Estado:
Desconectado
Mensaje
por Mondeo14 » Mié Nov 14, 2018 10:14 pm
Pues nos ponemos al día:
por lo que parece yo también hice una interpretación libre, pero no me hizo falta secciones, ni acotar líneas ocultas (que lo odio).
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Un saludo
N o s l e e m o s , M o n d i
Procesador: CPU Intel i7 4820k│ Disco Duro: SSD 500 GB y 2 TB│ Memoria RAM: 24 GB-DDR3 667 MHz│ Tarjeta Gráfica: NVIDIA Quadro K2000 2 GB GDDR5│
Ricardo
Moderador
Mensajes: 8583 Registrado: Lun Nov 23, 2009 7:54 pm
Temas: 1161 Programa CAD o CAM: SOLID WORKS
Agradecido : 2820 veces
Agradecimiento recibido: 3288 veces
Género:
Estado:
Desconectado
Mensaje
por Ricardo » Mié Nov 14, 2018 11:14 pm
Hola.
Al ser hexagonal, los ángulos los doy por sabidos.

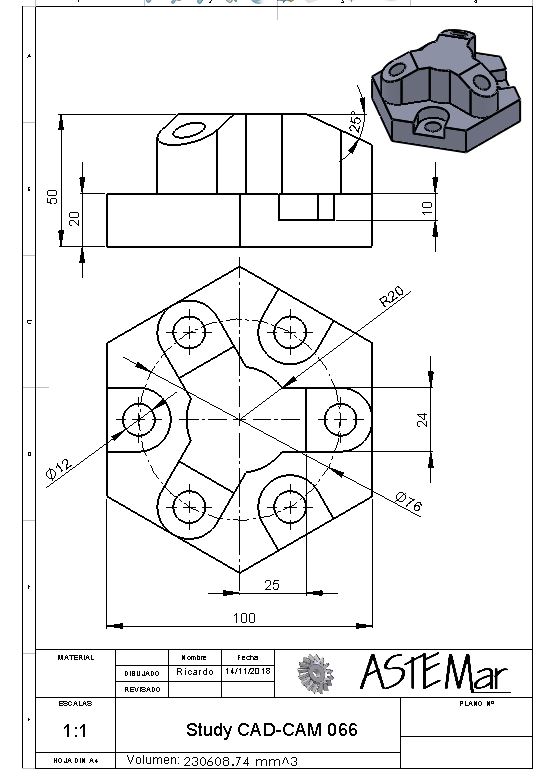

Study CAD-CAM 066.JPG
Saludos
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
euclides
Especialista
Mensajes: 263 Registrado: Vie Dic 10, 2010 9:46 am
Temas: 18 Programa CAD o CAM: INVENTOR
Ubicación: Sevilla
Agradecimiento recibido: 18 veces
Género:
Zodíaco:
Edad: 56
Estado:
Desconectado
Mensaje
por euclides » Vie Nov 16, 2018 1:38 am

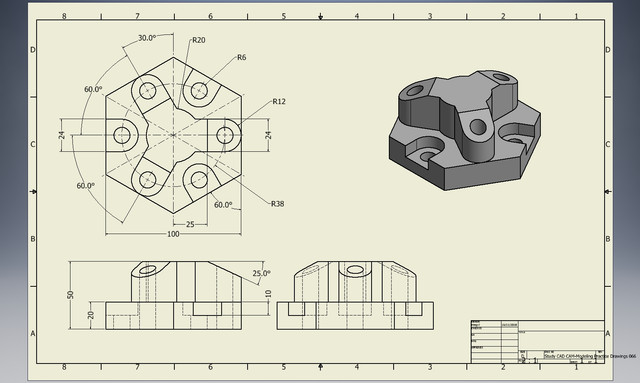

Hecho.
- Estación hp Z800
- Dos procesadores Xeon X5680 a 3,3 GHz
- Quadro 5000 2.5 GB
- 64 GB RAM
- 1 TB Raid 0 para el sistema
- 2 TB para almacén
- Windows 10 Prof. 64 bits
- Programa: Inventor 2018 Profesional.
00chris00
Oficial 3º
Mensajes: 602 Registrado: Lun May 09, 2011 6:14 pm
Temas: 1 Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1460 veces
Agradecimiento recibido: 1207 veces
Género:
Zodíaco:
Edad: 51
Estado:
Desconectado
Mensaje
por 00chris00 » Vie Nov 16, 2018 12:57 pm
Buenas,
Aquí dejo mi solución
Disfrutar del Fin de Semana
jaam_24
Maestr@
Mensajes: 3089 Registrado: Dom Jun 27, 2010 11:28 am
Temas: 162 Programa CAD o CAM: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1861 veces
Agradecimiento recibido: 2188 veces
Género:
Zodíaco:
Edad: 44
Estado:
Desconectado
Mensaje
por jaam_24 » Mar Ene 08, 2019 5:35 am
Buenas, dejo mi solución.
Saludos.
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Turko
Oficial 3º
Mensajes: 609 Registrado: Jue Oct 04, 2018 8:57 am
Temas: 1 Programa CAD o CAM: SOLID WORKS
Agradecido : 28 veces
Agradecimiento recibido: 1370 veces
Género:
Estado:
Desconectado
Mensaje
por Turko » Mié Abr 10, 2019 3:11 pm
Muy buenas tardes;
Aquí el 66 de esta colección.
Entretenido, sin duda.

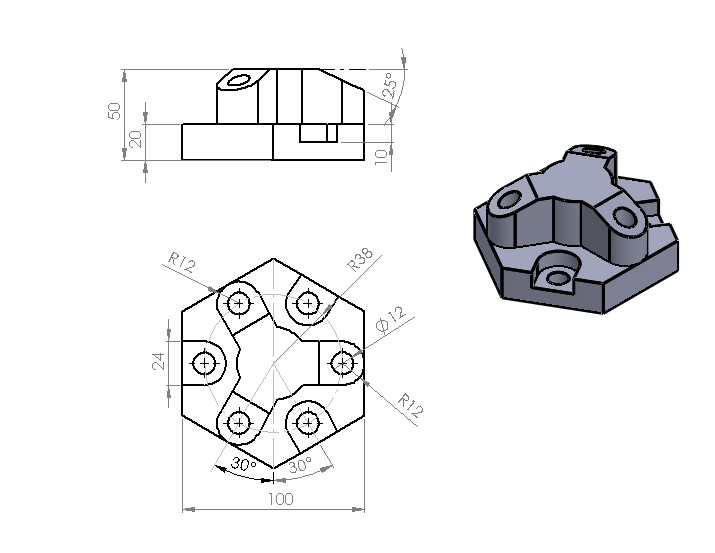

Modeling Practice Drawings 66.JPG
Muchas gracias.
Saludos cordiales - que decía aquel-
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
