Ejercicio Solid Modeling - Case 8

#1

Mensaje por Ricardo » Sab Abr 02, 2016 23:56

Hola.

Como en los rectángulos del relieve faltan cotos me las he tenido que inventar y no lo habré hecho bien ya que si hago el patrón circular de 20 repeticiones se montan unos encima de otros, lo soluciono haciendo el patrón de solo 19 unidades.

Imagen

Saludos

 ! Mensaje de: Mondeo14
El plano de este ejercicio y muchos mas, <<AQUI>>.
Última edición por Mondeo14 el Mié Nov 02, 2016 1:59, editado 3 veces en total.


https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario
Memicouso
Oficial 1º
Oficial 1º
Mensajes: 1004
Registrado: Mar May 31, 2011 19:07
Temas: 0
Programa: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 18 veces
Sexo: Masculino - Masculino
Zodíaco: Libra
Edad: 50
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#2

Mensaje por Memicouso » Dom Abr 03, 2016 18:42

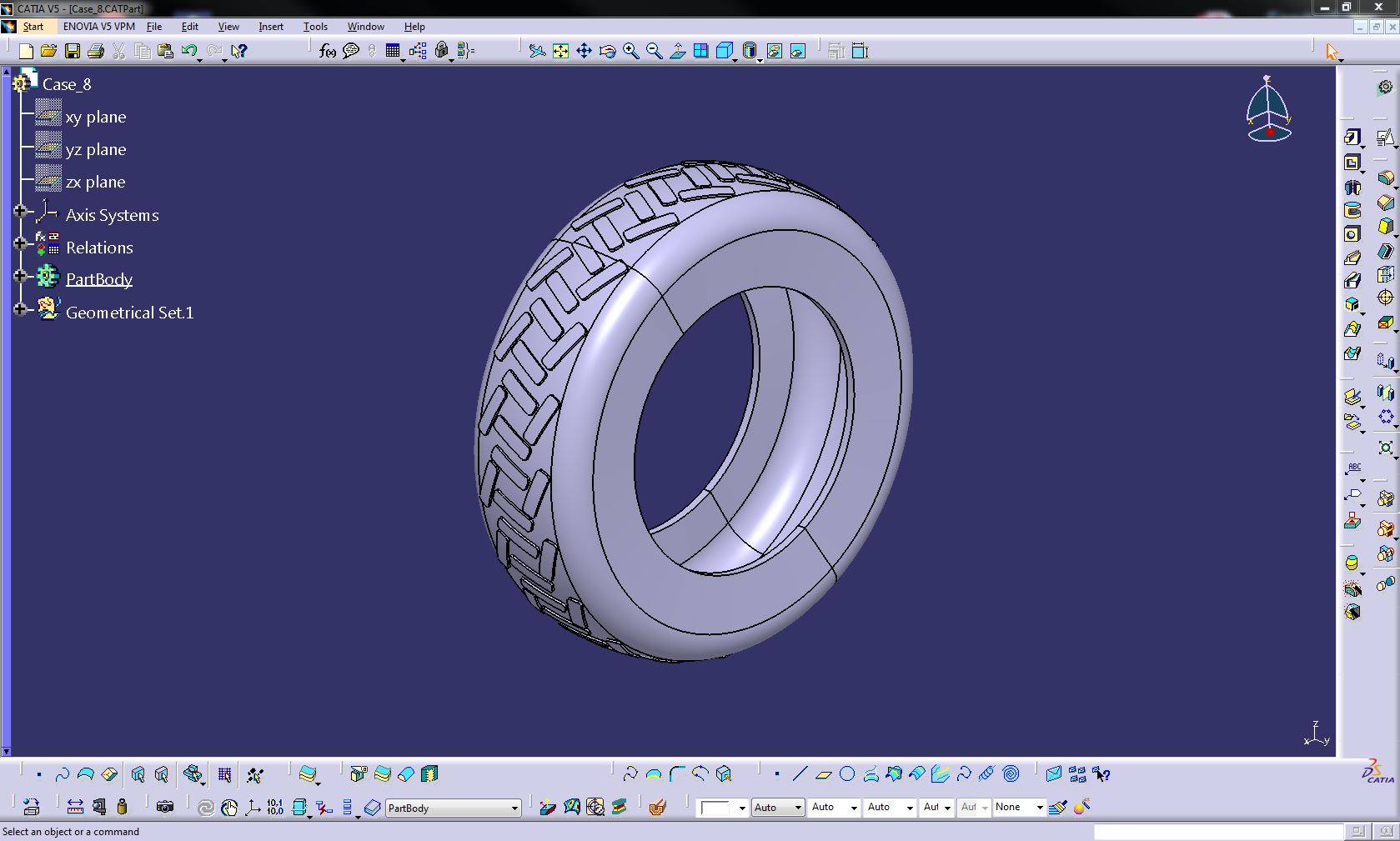

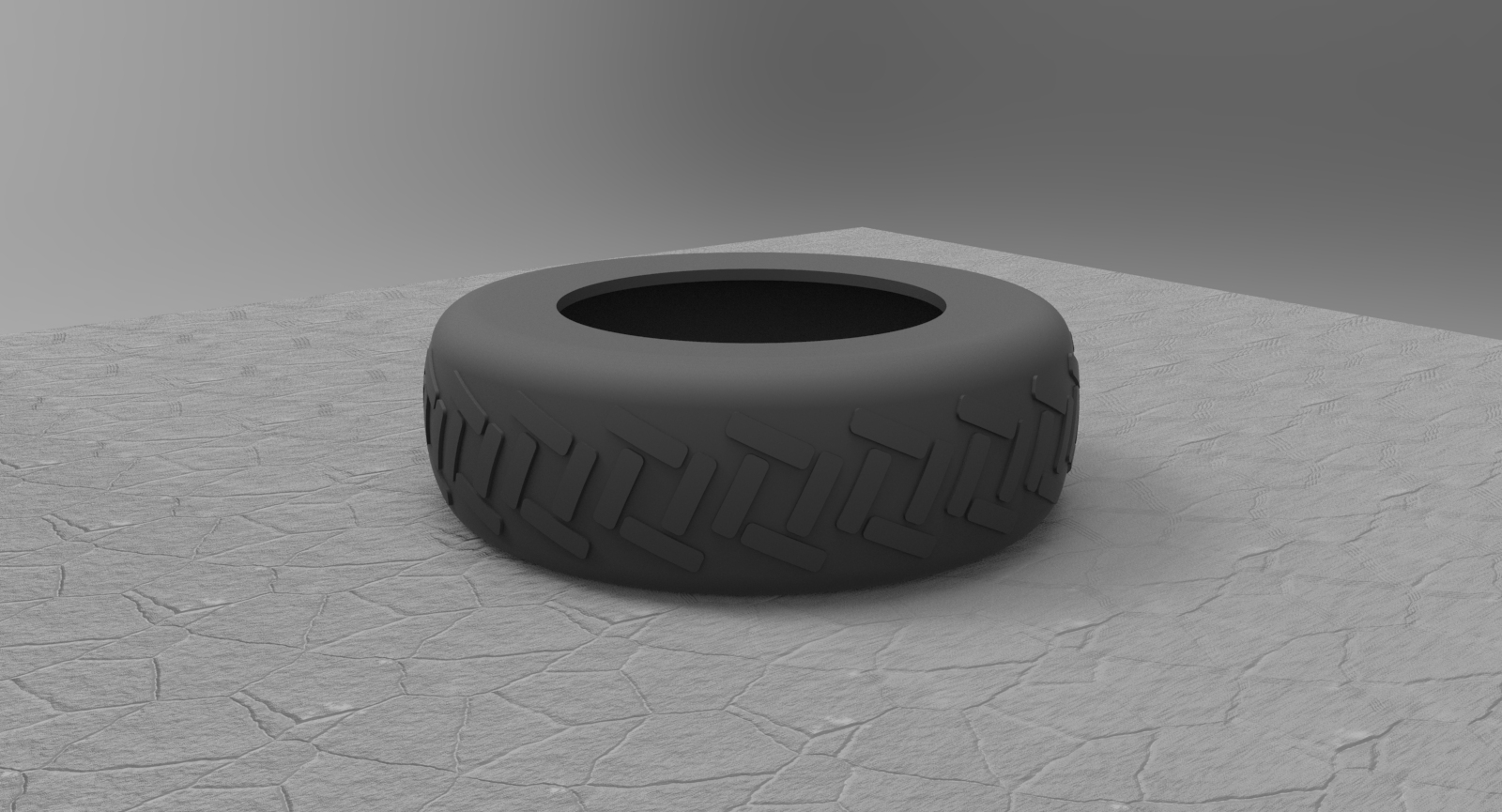

Dejo mi solución del case_8, de acuerdo con Ricardo; hay que inventar. Un salu2 :53 a todo@s.

ImagenImagen
Última edición por Mondeo14 el Mar Mar 14, 2017 0:09, editado 2 veces en total.


No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario
oscarsuarez77
Usuari@
Usuari@
Mensajes: 16
Registrado: Mar Oct 06, 2015 12:37
Temas: 0
Programa: 3D MAX
Sexo: Masculino - Masculino
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#3

Mensaje por oscarsuarez77 » Vie May 06, 2016 20:47

Un saludo a todos aquí dejo mi solución.

ImagenImagen

Render KS.
Última edición por jaam_24 el Dom Oct 30, 2016 11:22, editado 1 vez en total.



Avatar de Usuario
vivacdp
Usuari@
Usuari@
Mensajes: 47
Registrado: Sab Mar 26, 2016 16:46
Temas: 1
Programa: SOLID WORKS
Agradecido : 20 veces
Agradecimiento recibido: 7 veces
Sexo: Masculino - Masculino
Zodíaco: Capricornio
Edad: 25
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#4

Mensaje por vivacdp » Sab May 07, 2016 9:22

Buenas

Mi solución es la siguiente, para poder realizar 20 instancias en la matriz he utilizado el siguiente croquis:

ImagenImagenImagen

Espero que sirva de ayuda.
Última edición por jaam_24 el Dom Oct 30, 2016 11:23, editado 1 vez en total.


Ingeniero Proyectista Mecánico apasionado de los programas de diseño 3D. Actualmente, manejando SolidWorks y próximamente Catia. Cualquier consulta, no duden en contactarme :53 .

Un saludo

Avatar de Usuario
alberto66
Especialista
Especialista
Mensajes: 386
Registrado: Mié Mar 02, 2016 21:44
Temas: 77
Programa: ZW3D
Agradecido : 6 veces
Agradecimiento recibido: 357 veces
Sexo: Masculino - Masculino
Zodíaco: Acuario
Edad: 52
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#5

Mensaje por alberto66 » Vie Nov 11, 2016 23:37

Mi solución:
Imagen

Comentarios:
Otro que me ha costado un "egg". Como la puñetera geometría está mal definida en el ejercicio, la he dibujado como he podido y, como era de esperar, luego no cuadraba. Al final he descubierto el comando "envolver patrón" en el que le puedes decir el número de repeticiones que quieres y él solito "deforma" la figura para que entre y todo coincida. No se si será útil, pero es la mar de cómodo. :30

Salu2
Alberto



Avatar de Usuario
pacorrado
En Prácticas
En Prácticas
Mensajes: 149
Registrado: Mié Abr 27, 2011 15:45
Temas: 0
Programa: NX
Agradecido : 4 veces
Agradecimiento recibido: 7 veces
Sexo: Masculino - Masculino
Zodíaco: Capricornio
Edad: 41
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#6

Mensaje por pacorrado » Sab Nov 12, 2016 21:48

Hola a todos. Aplicando un poco de inventiva he podido llegar a esta posible solución:
Imagen
Lo que no me queda muy claro es si este tipo de neumáticos son para nieve o arena del desierto. :62 :62
Un saludo.



Avatar de Usuario
ErmitageBB
RIP - DEP
RIP - DEP
Mensajes: 1143
Registrado: Vie Ago 02, 2013 10:39
Temas: 10
Programa: INVENTOR
Ubicación: Vigo
Agradecido : 478 veces
Agradecimiento recibido: 104 veces
Sexo: Masculino - Masculino
Zodíaco: Sagitario
Edad: 60
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#7

Mensaje por ErmitageBB » Dom Nov 13, 2016 12:20

Bueno aquí os dejo mi resultado. Fácil y sin mayores problemas. Saludos.

ImagenImagen


Intel® Pentium® Processor E5200
(2M Cache, 2.50 GHz, 800 MHz FSB)
4 Gb de RAM DDR2 SDRAM 800MHz
HDD Unidad # 1 - WDC WD6400AAKS-22A7B0 (596 GB) Unidad # 2 - WDC WD5000AAVS-00ZTB0 (465 GB) y un disco externo de 1Tb marca Sansumg resguardo.

Avatar de Usuario
ErmitageBB
RIP - DEP
RIP - DEP
Mensajes: 1143
Registrado: Vie Ago 02, 2013 10:39
Temas: 10
Programa: INVENTOR
Ubicación: Vigo
Agradecido : 478 veces
Agradecimiento recibido: 104 veces
Sexo: Masculino - Masculino
Zodíaco: Sagitario
Edad: 60
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#8

Mensaje por ErmitageBB » Dom Nov 13, 2016 12:29

Bueno ahora os dejo mi resultado pero usando el ZW3D. Aquí la cosa ya cambia, me costo lo suyo, pero debido a mi inexperiencia con el susodicho programa. Pero bueno trasteando un poco se consigue.

Imagen

P.D. Pena de un buen manual o tutorial. Y que su ayuda este en inglés y no en español.


Intel® Pentium® Processor E5200
(2M Cache, 2.50 GHz, 800 MHz FSB)
4 Gb de RAM DDR2 SDRAM 800MHz
HDD Unidad # 1 - WDC WD6400AAKS-22A7B0 (596 GB) Unidad # 2 - WDC WD5000AAVS-00ZTB0 (465 GB) y un disco externo de 1Tb marca Sansumg resguardo.

Avatar de Usuario
alberto66
Especialista
Especialista
Mensajes: 386
Registrado: Mié Mar 02, 2016 21:44
Temas: 77
Programa: ZW3D
Agradecido : 6 veces
Agradecimiento recibido: 357 veces
Sexo: Masculino - Masculino
Zodíaco: Acuario
Edad: 52
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#9

Mensaje por alberto66 » Dom Nov 13, 2016 19:13

ErmitageBB escribió: P.D. Pena de un buen manual o tutorial. Y que su ayuda este en inglés y no en español.

FUERA de TEMA
Dentro del directorio del programa hay una carpeta llamada PDF en la que tienes unos tutoriales estupendos, aunque también en inglés. A mí, partiendo desde cero, me han ayudado mucho, ya que van resolviendo ejercicios paso a paso. También puedes usar los tutoriales Show'n'Tell, que son ejercicios interactivos.


Salu2
Alberto



Avatar de Usuario
ErmitageBB
RIP - DEP
RIP - DEP
Mensajes: 1143
Registrado: Vie Ago 02, 2013 10:39
Temas: 10
Programa: INVENTOR
Ubicación: Vigo
Agradecido : 478 veces
Agradecimiento recibido: 104 veces
Sexo: Masculino - Masculino
Zodíaco: Sagitario
Edad: 60
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#10

Mensaje por ErmitageBB » Dom Nov 13, 2016 20:53

Gracias alberto66 les echaré una ojeada, pero mal voy si están en inglés.

He leído unos post por ahí en los cuales han hecho un patrón de 19 en lugar de 20. Yo sin modificar nada y ateniéndome al boceto, sin más datos de los que da, me salen 20 y sin pisarse.

Saludos.


Intel® Pentium® Processor E5200
(2M Cache, 2.50 GHz, 800 MHz FSB)
4 Gb de RAM DDR2 SDRAM 800MHz
HDD Unidad # 1 - WDC WD6400AAKS-22A7B0 (596 GB) Unidad # 2 - WDC WD5000AAVS-00ZTB0 (465 GB) y un disco externo de 1Tb marca Sansumg resguardo.

Avatar de Usuario
alberto66
Especialista
Especialista
Mensajes: 386
Registrado: Mié Mar 02, 2016 21:44
Temas: 77
Programa: ZW3D
Agradecido : 6 veces
Agradecimiento recibido: 357 veces
Sexo: Masculino - Masculino
Zodíaco: Acuario
Edad: 52
Estado: Desconectado

Re: Ejercicio Solid Modeling - Case 8

#11

Mensaje por alberto66 » Lun Nov 14, 2016 20:49

Pues has tenido suerte o has hecho algún que otro cálculo más. La geometría del dibujo no está bien definida en el ejercicio. Si tomas las distancias entre centros libremente, lo normal es que no cuadre a la hora de hacer 20 copias, ya que cada copia debería ocupar como máximo (2*PI/20)*R sobre la circunferencia. Si lo haces más pequeño entra, pero si no, no. Como yo me estaba volviendo loco con la proyección sobre la cara, que no salía ni a la de tres, una vez, que salió, así se quedó. El comando que usé es capaz de deformar la figura hasta hacerla entrar. Supongo que ajustando el boceto del dibujo de la rueda sería capaz de cuadrarlo todo, pero ahora estoy un poco agobiado con otras cosas.

De todas formas, enhorabuena. Es un ejercicio "majete" para empezar con un programa que no conoces. :19

Salu2
Alberto
