Ejercicio NG Febrero 2012

#1

Mensaje por Ricardo » Sab Feb 04, 2012 13:37

Con un poco de retraso pero ya tenemos aquí­ el ejercicio correspondiente al mes de Febrero.

A ver que problemas nos trae.



2012-02.pdf

Saludos.
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Última edición por Mondeo14 el Mar Nov 01, 2016 12:53, editado 8 veces en total.
Razón: Añadido adjunto al post.
https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

jaam_24
Moderador
Moderador
Mensajes: 2811
Registrado: Dom Jun 27, 2010 10:28
Temas: 78
Programa: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1004 veces
Agradecimiento recibido: 1162 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#2

Mensaje por jaam_24 » Sab Feb 04, 2012 14:08

Hola, tiene pinta de entretener ya veremos.
Saludos. :53

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 7511
Registrado: Lun Nov 23, 2009 19:54
Temas: 728
Programa: SOLID WORKS
Agradecido : 1489 veces
Agradecimiento recibido: 1364 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 71
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#3

Mensaje por Ricardo » Sab Feb 04, 2012 14:30

Me temo que hay alguna cota que será a gusto del consumidor, no se.

Saludos.
https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1145
Registrado: Sab Dic 05, 2009 18:59
Temas: 79
Programa: CATIA
Ubicación: Madrid
Agradecido : 11 veces
Agradecimiento recibido: 16 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#4

Mensaje por Joserra » Dom Feb 05, 2012 15:40

Hola chavales.

Muestro un primer resultado, me resulto un poco extraño lo relativo a las secciones que se ven. Su angulo, por lo que he apreciado la guí­a como una una hélice cilí­ndrica y el espesor..En fin, como siempre quedo atento al 2º tiempo.

Imagen

Parece un extractor Nasal :49 ¿?
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 3 veces en total.
Imagen

Avatar de Usuario

jaam_24
Moderador
Moderador
Mensajes: 2811
Registrado: Dom Jun 27, 2010 10:28
Temas: 78
Programa: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1004 veces
Agradecimiento recibido: 1162 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#5

Mensaje por jaam_24 » Dom Feb 05, 2012 15:53

Buen trabajo Joserra, parece que con el primer intento has tenido un muy buen resultado. Enhorabuena y punto de mi parte.
Saludos. :53

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1145
Registrado: Sab Dic 05, 2009 18:59
Temas: 79
Programa: CATIA
Ubicación: Madrid
Agradecido : 11 veces
Agradecimiento recibido: 16 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#6

Mensaje por Joserra » Dom Feb 05, 2012 16:11

No creas Jamm. No se aprecia bien en la fotos pero de lo que me ha resultado, no me acabo de convencer:

Sin espesor y en el planteamiento 1º, lo veo aparente, con sus secciones en la que por cierto, aprecio como no necesaria la cota de altura 60, pienso que es una referencia, informativa. Resulta por si sola respecto de la altura y revolución de la hélice.

Imagen

Sin embargo mi diferencia ocurrió en lo relativo al espesor. Las intersecciones con 0 espesor, Si me resultaron rectas y paralelas a la base.
Pero.....Por mi particular manera de plantearlo; Ocurrió que una vez espesada y seccionada, observa que mi contorno seccionado no me resultó tan horizontal. Resultados diferentes y restricciones pienso que también, intuyo que en inventor barrieron un contorno ya paralelo.

Gracias "Any Way", amigo mí­o. Y recibe un cordial saludo.
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 2 veces en total.
Imagen

Avatar de Usuario

jaam_24
Moderador
Moderador
Mensajes: 2811
Registrado: Dom Jun 27, 2010 10:28
Temas: 78
Programa: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1004 veces
Agradecimiento recibido: 1162 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#7

Mensaje por jaam_24 » Mar Feb 07, 2012 6:42

Buenas por ahora estoy en la misma situación que Joserra hay partes de la lamina que no me salen igual. Habrá que probar hacerlo de otro modo.
Dejo captura.

Imagen

Saludos. :53
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 2 veces en total.

Avatar de Usuario

jaam_24
Moderador
Moderador
Mensajes: 2811
Registrado: Dom Jun 27, 2010 10:28
Temas: 78
Programa: SOLID WORKS
Ubicación: Barcelona
Agradecido : 1004 veces
Agradecimiento recibido: 1162 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 39
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#8

Mensaje por jaam_24 » Mié Feb 08, 2012 5:45

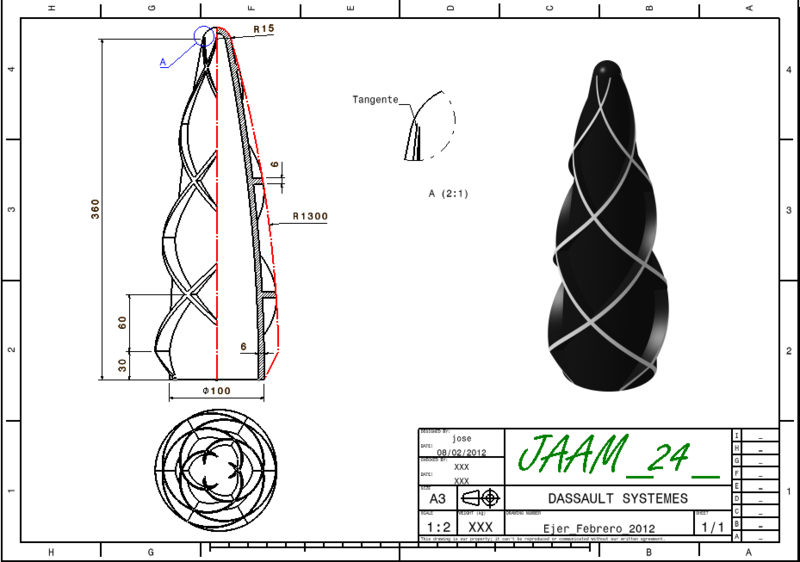

Buenas después de ajustar algunos retoques dejo la lamina con mi solución.

Imagen

Saludos. :53
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 4 veces en total.

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 7511
Registrado: Lun Nov 23, 2009 19:54
Temas: 728
Programa: SOLID WORKS
Agradecido : 1489 veces
Agradecimiento recibido: 1364 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 71
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#9

Mensaje por Ricardo » Jue Feb 09, 2012 18:30

Por algún motivo, NG ha tenido a bien hacer una modificación en el plano original.

En el primer mensaje he modificado la imagen y el pdf con la nueva versión.

Ahora si ponen un volumen de la pieza.

Felicito a los que han hecho la pieza antes de esta modificación pues con menos datos han resuelto la pieza, ¿o no?.

Saludos.
https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Autor del Tema
Ricardo
Moderador
Moderador
Mensajes: 7511
Registrado: Lun Nov 23, 2009 19:54
Temas: 728
Programa: SOLID WORKS
Agradecido : 1489 veces
Agradecimiento recibido: 1364 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 71
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#10

Mensaje por Ricardo » Jue Feb 09, 2012 22:34

Bueno después de ver el plano, me animo a dibujar la pieza.

Creo que algo no tengo bien porque el volumen me falla bastante, pero de momento esta es mi solución.

Imagen

Saludos.
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 2 veces en total.
https://astemar-ricardo.blogspot.com

Procesador Intel I7 870 a 2'93 Ghz, Ram DDR3-1600 16 Gb, Tarjeta gráfica NVIDIA Quadro 2000 1Gb, Windows 10 Profesional 64 bits

Avatar de Usuario

Memicouso
Oficial 1º
Oficial 1º
Mensajes: 1004
Registrado: Mar May 31, 2011 19:07
Temas: 0
Programa: CATIA
Ubicación: Cádiz
Agradecido : 27 veces
Agradecimiento recibido: 21 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#11

Mensaje por Memicouso » Mié May 16, 2012 20:14

Hola que tal, trasteando por los ejercicios, tengo éste que es muy bonito de hacer pero no consigo que termine arriba más fino cómo en la lámina, ¿¿alguien sabe cómo acabarlo arriba más fino en catia??. Salu2s
No sé que tienen las flores, las flores de mi alameda que cuando las olas rompen rompen "pa" asomarse a verlas.

Avatar de Usuario

Antonio_g
Novat@
Novat@
Mensajes: 90
Registrado: Mié Dic 21, 2011 10:56
Temas: 0
Programa: CATIA
Sexo: Masculino - Masculino
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#12

Mensaje por Antonio_g » Jue May 17, 2012 9:51

A mi me pasa como a Ricardo, sale más fino por abajo y mas gordo por arriba, y la verdad es que ya no se que hacer.

Imagen

Esta hecho en catia, por si sirve de algo
Última edición por Mondeo14 el Mar Nov 01, 2016 12:54, editado 2 veces en total.

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1145
Registrado: Sab Dic 05, 2009 18:59
Temas: 79
Programa: CATIA
Ubicación: Madrid
Agradecido : 11 veces
Agradecimiento recibido: 16 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#13

Mensaje por Joserra » Vie May 18, 2012 17:00

Hola.

Debo repetir mi ejercicio por otro asunto. Y aprovecho para preguntaros este último asunto acerca de "mas fino por arriba".
¿A que se refiere exactamente?

Un cordial saludo
Imagen

Avatar de Usuario

Antonio_g
Novat@
Novat@
Mensajes: 90
Registrado: Mié Dic 21, 2011 10:56
Temas: 0
Programa: CATIA
Sexo: Masculino - Masculino
Estado: Desconectado

Re: Ejercicio NG Febrero 2012

#14

Mensaje por Antonio_g » Vie May 18, 2012 17:57

Se/nos referimos a los filos, en el plano original, van de mas gruesos en la base a mas finos en la punta, de hecho , en la parte de arriba, del plano los filos, casi terminan en punta, mientras que casi todos los nuestros terminan en plano.

Por filo, me refiero a las hélices.

¿me explico?

Avatar de Usuario

Joserra
Oficial 1º
Oficial 1º
Mensajes: 1145
Registrado: Sab Dic 05, 2009 18:59
Temas: 79
Programa: CATIA
Ubicación: Madrid
Agradecido : 11 veces
Agradecimiento recibido: 16 veces
Sexo: Masculino - Masculino
Zodíaco:
Edad: 50
Estado: Desconectado

Re: Ejercicio NG Febrero 2012_Artefacto saca-mocos marca (AC

#15

Mensaje por Joserra » Vie May 18, 2012 18:53

Ahá.

Imagínate que tienes un cuerpo solido con las hélices solamente. En mi caso cilíndrica, sin pegarse a la figura.

Imagen

E imagínate la intersección de la envolvente de R1300 con el casquete de esfera. Recuerda que la tangencia del cuerpo con la bola es distinta de la de la envolvente

Imagen

Si recortaras ese cuerpo imaginario de las hélices; por la unión formada por el casquete que te queda arriba de esa intersección mas el trozo de envolvente de R1300 que te queda debajo debería resultar ese efecto.

Imagen

Un cordial saludo
